تاريخ النشر: 01/09/2003
الناشر: منشورات مكتب البحوث والاستشارات الهندسية
نبذة نيل وفرات:تم تأليف هذا الكتاب مساهمة من المؤلف في تعريب مناهج التعليم الهندسي والتقني ويسر المؤلف أن يقدمه لطلاب المعاهد والمراكز العليا وأقسام كلية الهندسة بالإضافة إلى المهتمين في مجال الهندسة الكهربائية والإلكترونية حيث يغطي الكتاب جزءاً مهماً من منهج الدوائر الكهربائية، كما يعتمد إلى تبسيط المفاهيم والمبادئ الأساسية مما ...يسعل استيعابها ويفتح المجال إلى التعمق في علوم الهندسة الكهربائية والإلكترونية، كما اعتمد الكتاب استخدام برنامج Matlab في تحليل دوائر التيار المستمر والمتردد.
صمم الكتاب بطريقة منهجية لتقديم المبادئ الأولية لطرق ونظريات تحليل الدوائر حيث كان تحديد محتوياته نتاجاً للخبرة المكتسبة خلال تدريس مقررات مبادئ وأسس الهندسة الكهربائية والإلكترونية لطلاب كلية الهندسة جامعة الفاتح، وطلاب المراكز التقنية العليا لمدة تزيد عن العشرين سنة.

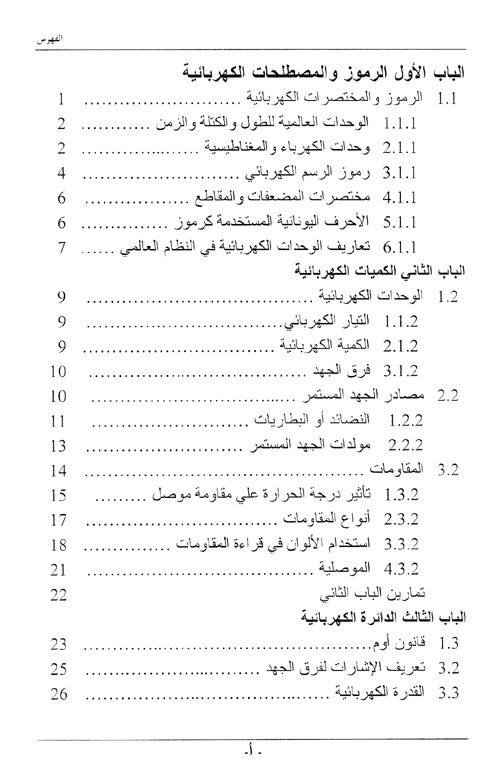

يتضمن الكتاب ستة عشر باباً الباب الأول: يحتوي على الرموز، والمختصرات الكهربائية، والوحدات العالمية الموحدة، وبعض رموز الرسم الكهربائي، وتعريف الوحدات الكهربائية في النظام العالمي. يقدم الباب الثاني تعريفاً للكميات الكهربائية من خلال تعريف التيار وفرق الجهد والشحنة، والمقاومة كعنصر أساسي مهم في الدوائر الكهربائية، وأخيراً مصادر الجهد ورموزها.

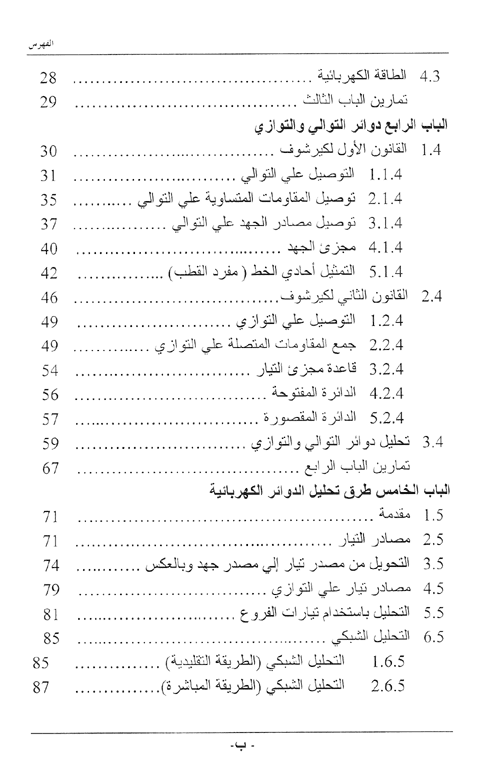

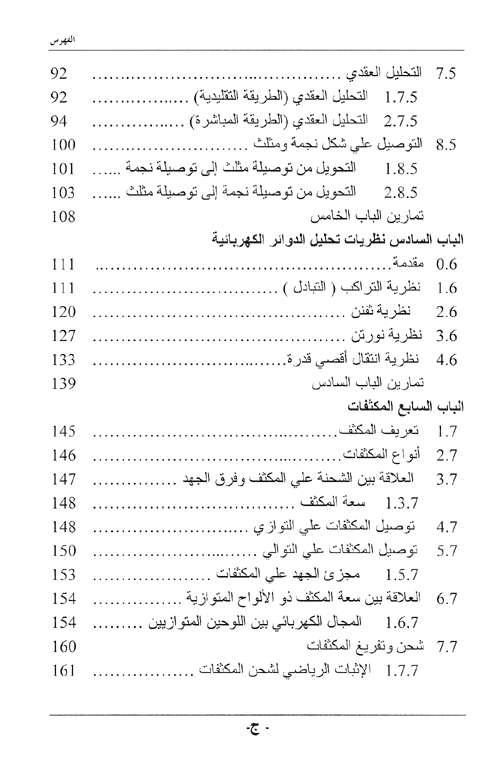

الباب الثالث والرابع خصصا لشرح الدوائر الكهربائية، ودوائر التوالي والتوازي، فاحتوى شرحاً لقانون كير شوف للجهد والتيار وتحديد القطبية الموجبة والسالبة لفرق الجهد واتجاه التيار في المقاومة في الدوائر المغلقة والعقد، ومن ثم قاعدة مجزئ الجهد والتيار. في الباب الخامس والباب السادس تم فيها استعراض طرق ونظريات تحليل الدوائر الكهربائية، بداية بالتحويل بين المصادر ثم التحليل بطريقة تيارات الفروع والتحليل الشبكي، والتحليل باستخدام جهد العقدة، أما النظريات فكانت نظرية التراكب، ونظرية ثفنن، ونظرية نورتن، ونظرية انتقال أقصى قدرة.

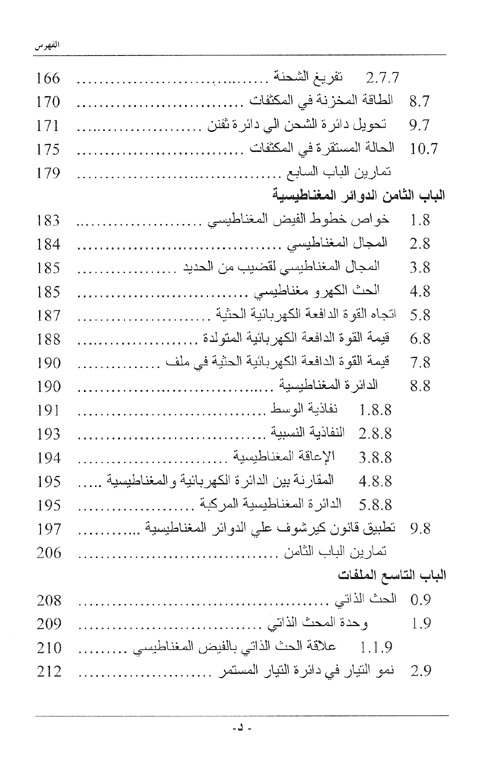

ثم تعريف عنصر جديد من عناصر الدائرة الكهربائية خلال الباب السابع والذي تمثل في المكثف فتم تعريفه هندسياً بدلالة أبعاده، وطرق توصل المكثفات على التوالي وعلى التوازي، كما تم شرح الظاهرة العبارة والمستقرة للمكثفات في دوائر التيار المستمر، الدوائر المغناطيسية خصص لها الباب الثامن حيث تم تعريف الظاهرة الحيثية وطرق تحليل الدوائر المغناطيسية تحت تأثير التيار المستمر، كما تمت مقارنة الدائرة المغناطيسية بالدائرة الكهربائية.

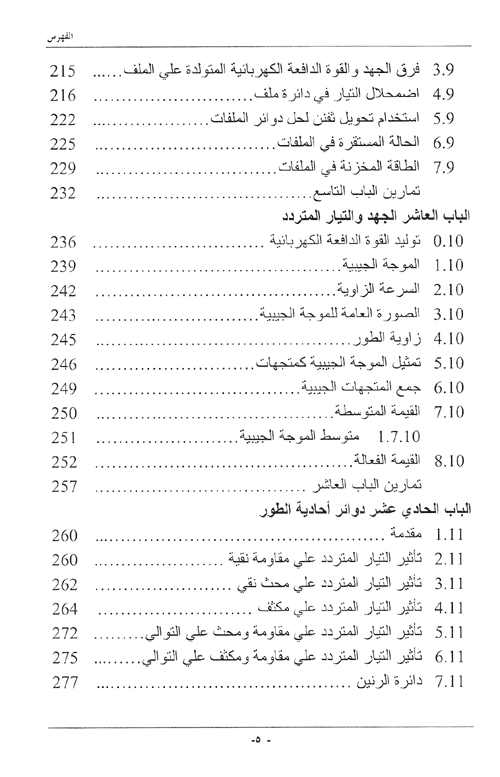

أما الباب التاسع احتوى شرحاً مستفيضاً للعنصر الثالث من عناصر الدائرة الكهربائية (الملف)، البحث الذاتي للملفات من حيث التعريف، وعلاقته بالتيار المستمر وشرح ظاهرة نمو واضمحلال التيار الكهربائي المستمر في الحالات العابرة والمستقرة بالمحثات. الباب العاشر كانت بدايته بشرح توليد الجهد والتيار المتردد، كما احتوى شرحاً للوجه الجيبية، والصور العامة لها وتمثل الموجة الجيبية وجمعها، ثم انتهى الباب إلى القيمة المتوسطة والقيمة الفعالة للموجة الجيبية.

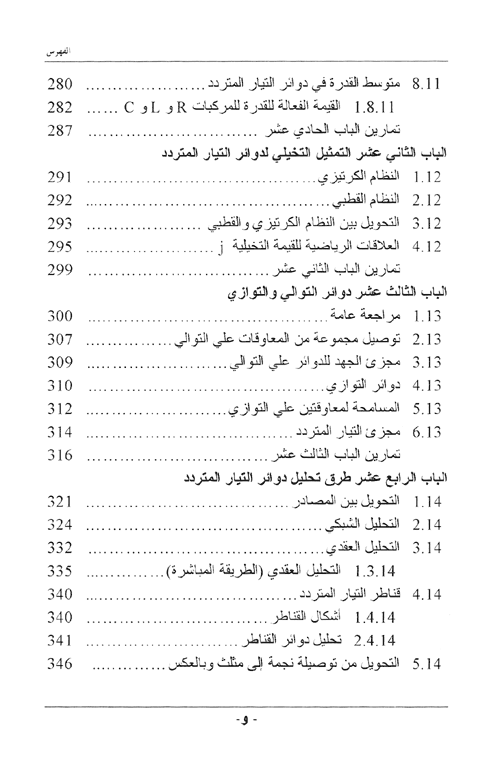

خصص الباب الحادي عشر لتأثير التيار المتردد على عناصر الدائرة الكهربائية، وتأثير التيار المتردد على مقاومة ومحت متصلان كل التوالي والتوازي، الباب الثاني عشر يحتوي على مراجعة عامة للنظام القطبي والنظام الكرينزي والتحويل بينهما، كما يحتوي على التمثيل التخيلي لدوائر التيار المتردد من خلال علاقة المقدار التخيلي j بمركبات الدائرة الكهربائية. أما الباب الثالث عشر فقد خصص لتوصل المركبات الكهربائية المقاومة والمكثف والمحث على التوالي والتوازي في دوائر التيار المتردد ومن خلال ذلك تم شرح مجزئ الجهد ومجزئ التيار، طرق ونظريات تحليل الدوائر الكهربائية ذات مصادر التيار المتردد المتعددة، من بينها التحويل بين المصادر والتحليل الشبكي... ونظرية انتقال أقصى قدرة تم شرحها تفصيلياً في الباب الرابع عشر والباب الخامس عشر، كما تم التطرق إلى القناطر المغذية بالتيار المتردد، والتحويل من توصيلة نجمة إلى توصيلة مثلث وبالعكس.
وفي الباب السادس عشر كان الشرح مركزاً على القدرة الكهربائية في دوائر التيار المتردد، القدرة الفعالية وغير الفعالة والقدرة الظاهرية، ومن ثم شرح مثلث القدرة ومعامل القدرة وطرق تصحيح معامل لقدرة ومن ثم إلى القدرة في الدوائر ثلاثي الطور وتوصيلاتها. كما احتوى الكتاب على عدداً من الأمثلة والتمارين في كل باب لشرح وتوضيح طرق التحليل والنظريات وكذلك على ملاحق في نهاية الكتاب تحتوي على برامج بلغة Matlab يمكن استخدامها لتحليل الدوائر الكهربائية ذات المصادر المستمرة أو المترددة وإيجاد التيارات في الدوائر المغلقة باستخدام التحليل الشبكي حتى 30 دائرة مغلقة أو إيجاد جهد العقد باستخدام التحليل العقدي من 30 عقدة. إقرأ المزيد
